Przedłużki Dysz do Trudno Dostępnych Miejsc

Przedłużki dysz natryskowych i dozujących do klejów, smarów, olejów, past i wosków ochronnych. Idealne, gdy standardowy zawór nie sięga w głąb profilu, wnęki lub podzespołu.

Średnice 2,5–13 mm Długości 36–1000 mm Straight · Angled · Bent · Ringstrahl · Segment · Profilkopf
Przegląd kształtów DVL ↓
Rodzina przedłużek dysz Walther DVL – straight, angled, ring, segment, profilkopf
Certyfikowana jakość Walther · 100% testowane

Strumień, Kąt i Geometria Przedłużek

Przewijaj slajdy, aby zobaczyć różne typy przedłużek DVL i ich zachowanie strumienia.

0° discharge Prosta przedłużka dyszy DVL 0° – okrągły strumień

Straight 0° – Round jet

Aplikacja od czoła w osi zaworu

Klasyczna prosta przedłużka do punktowego dozowania w głąb otworów, rowków i gniazd. Okrągły strumień jest stabilny, a głowica zaworu może zostać odsunięta od strefy kolizji.

0° wyjście Round jet Standard SMS / WSV
Typowe rozwiązanie startowe dla zaworów SMS‑02, SMS‑04, SMS‑11, SMS‑20/22, WSV i WSDV.
Flat jet Przedłużka dyszy DVL – płaski wachlarz

Straight / Angled – Flat jet

Równy pas do krawędzi i uszczelek

Dysze płaskostrumieniowe generują wachlarz smaru lub kleju o regulowanej szerokości. Umożliwiają równomierne pokrycie profili okiennych, uszczelek drzwiowych i prowadnic.

Flat jet 0° lub 45°/90° Regulowana szerokość
Szczególnie w połączeniu z zaworami SMS‑11 i WSV (regulacja szerokości strugi).
Round jet with swirl Przedłużka DVL z drallem – round jet ze zawirowaniem

Straight / Angled – Round jet z drallem

Lepsze zwilżenie ścianek

Wbudowany insert drallowy wprowadza medium w ruch wirowy. Dzięki temu środek antykorozyjny lub olej dociera równomiernie na ścianki wnęk i profili, nawet przy większych odległościach.

Round jet + swirl Cavity Antykorozja EV
Konfiguracja zalecana do środków o niższej lepkości i przy natrysku w pozycjach poziomych / sufitowych.
Radial discharge Przedłużka dyszy DVL Ringstrahl – natrysk 360°

Ringstrahl 360° – natrysk obwodowy

Pełne pokrycie wnętrza profili

Przedłużki Ringstrahl rozprowadzają medium radialnie 360°. To rozwiązanie do cavity preservation w profilach progów, ram baterii EV oraz cylindrach.

Ring jet 360° Profile zamknięte Antykorozja
Stosowane z zaworami natryskowymi SMS/WSV – bez wersji 360° w konfiguracji z MPP‑03.
example Segmentowa przedłużka dyszy DVL – częściowy natrysk

Segment – selektywne sektory strumienia

Tylko tam, gdzie potrzebujesz medium

Segmentowe wersje Ringstrahl otwierają strumień tylko w określonych sektorach, dzięki czemu można chronić wrażliwe strefy przed rozpryskiem i zabrudzeniem.

Częściowy 360° Selekwyty natrysk
Idealne tam, gdzie obok strefy powlekania znajdują się elementy elektryczne lub powierzchnie nie do zwilżenia.
0° / 45° / 90° / 135° Gięta/kątowa przedłużka dyszy DVL – dopasowana do instalacji

Bent / Angled – gięte według detalu

Omijanie kolizji i osłon

Gięte i kątowe przedłużki umożliwiają prowadzenie rury po łuku i pod ściśle określonym kątem. Kąt i promień gięcia są dobierane indywidualnie do zabudowy maszyny i geometrii detalu.

Custom bending 45° / 90° / 135°
Stosowane m.in. w maszynach montażowych, przenośnikach i gniazdach z ograniczoną przestrzenią.

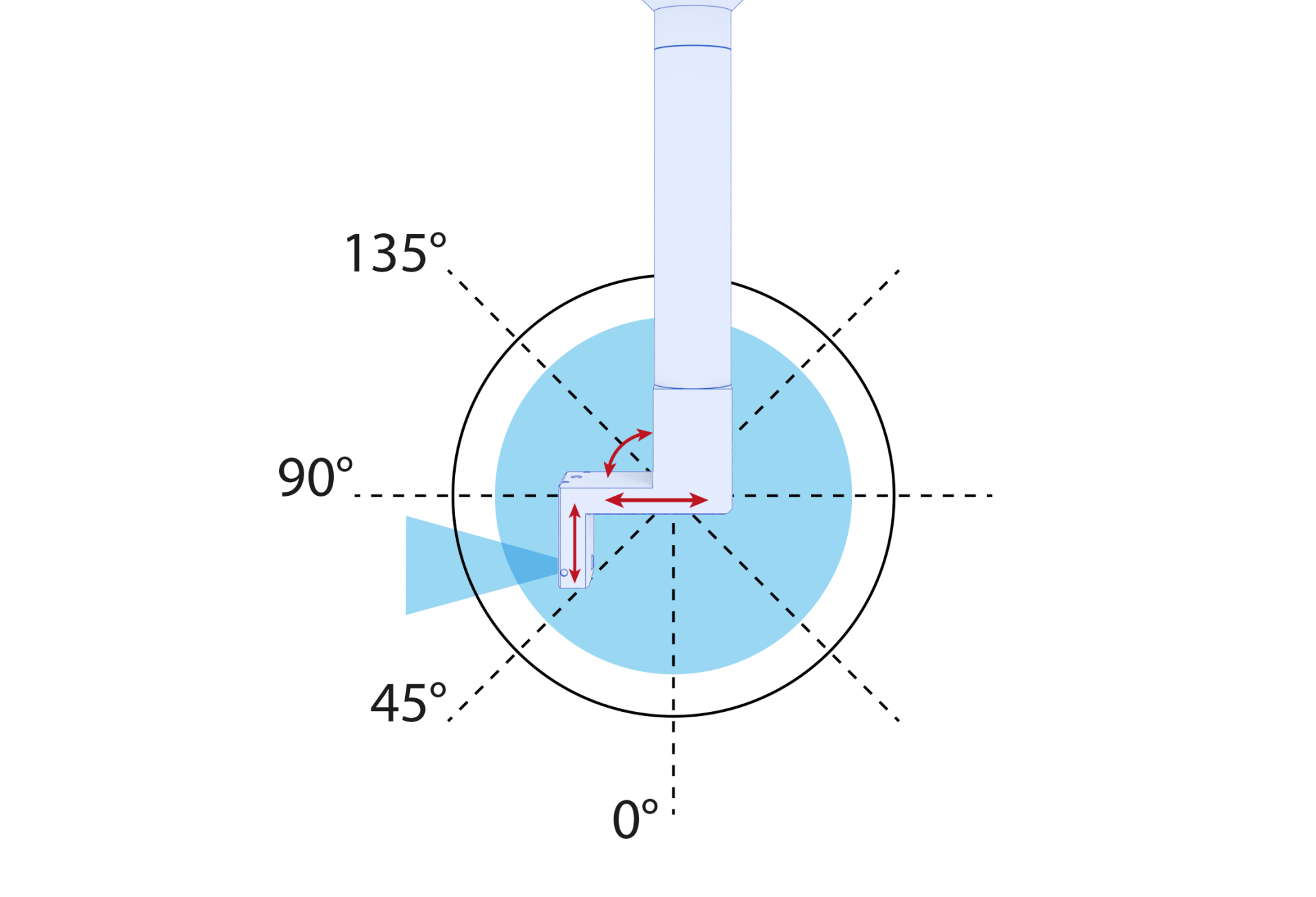

Depending on part Profilkopf – głowica kształtowa przedłużki dyszy DVL

Profilkopf – głowice kształtowe

Wiele strumieni z jednego elementu

Głowice profilowe łączą kilka otworów w jednej końcówce i są projektowane na zamówienie. Pozwalają jednym cyklem pokryć kilka żeber, ścianek lub kształtów 3D.

Multi‑jet Custom 3D
Najczęściej stosowane przy skomplikowanych formach wtryskowych oraz modułach baterii EV z wieloma przegrodami.

Baza Wiedzy Video DVL

Przedłużki współpracują z zaworami Walther – zobacz jak kształt strumienia przekłada się na rzeczywiste procesy.

Zabezpieczanie Baterii EV wewnątrz profili

System Ringstrahl natryskuje środek antykorozyjny 360° wewnątrz profili ramy baterii. Przedłużka przemieszcza się wzdłuż komory, zapewniając pełne, powtarzalne pokrycie powierzchni.

E‑Mobility Cavity Preservation Ring jet DVL
Smarowanie Łożysk Wielopunktowych
Jednoczesne dozowanie smaru na kilka bieżni i koszyków. Dedykowane przedłużki kierują medium dokładnie w strefę tarcia, ograniczając rozprysk i czas cyklu.
Natrysk Smaru za Krawędzią
Kątowa przedłużka 90° umożliwia aplikację medium za przeszkodą konstrukcyjną bez zmiany pozycji całego zaworu czy robota.
Montaż Systemu DVL
Instruktaż montażu przedłużek na zaworach WSV/SMS oraz ustawiania ich orientacji względem detalu w kilku prostych krokach.

Z jakimi zaworami współpracują przedłużki DVL?

Dobieramy geometrię DVL do konkretnego zaworu natryskowego lub pulsacyjnego, aby utrzymać stabilny strumień i czyste odcięcie dawki.

Zawór natryskowy SMS-02 z przedłużkami DVL
SMS‑02 Uniwersalny
Standard przemysłowy do większości aplikacji natryskowych. Współpracuje z prostymi i kątowymi DVL (round, flat, swirl).
StandardPost‑Air
Zawór natryskowy SMS-04 micro z DVL
SMS‑04 Micro
Ultra‑lekki zawór do ciasnych gniazd i małych robotów. Przedłużki DVL pozwalają wyprowadzić punkt natrysku poza obrys głowicy.
LekkiRobot
Zawór natryskowy SMS-11 High Speed z DVL
SMS‑11 High Speed
Szybki zawór z płynną regulacją szerokości strugi. Idealny do przedłużek flat‑jet, gdzie wymagana jest precyzyjna szerokość pasa.
40 HzRegulacja szerokości
Zawór natryskowy SMS-20 z DVL
SMS‑20
Zawór natryskowy serii 20 do pracy ciągłej i przerywanej. Przedłużki DVL upraszczają dojście do stref w głębi linii.
50 barHeavy Duty
Zawór natryskowy SMS-22 Clean Cut z DVL
SMS‑22 Clean Cut
Specjalista od farb i antykorozji – przedłużki Ringstrahl i Segment pozwalają idealnie odciąć natrysk bez kapania.
AntykorozjaCzyste odcięcie
Elektryczny zawór natryskowy WSV z przedłużkami DVL
WSV Electric IoT
Elektrycznie sterowany zawór natryskowy z parametryzacją przez WWW. W połączeniu z DVL daje pełną cyfrową kontrolę strumienia.
ElectricIoT 4.0
Wolumetryczny zawór natryskowy WSDV z przedłużkami
WSDV Wolumetryczny
Hybryda dozowania objętościowego i natrysku. Przedłużki DVL przenoszą objętość dawki w głąb detalu niezależnie od ciśnienia.
Dozowanie obj.200 bar
Zawór pulsacyjny MPP-03 z prostą i kątową przedłużką DVL
MPP‑03 Pulsacyjny
Zawór pulsacyjny do aplikacji impulsowych do 300 Hz. W tej konfiguracji używamy wyłącznie prostych i kątowych przedłużek DVL.
PulsowanieProste + kątowe

Typowe Zastosowania Przedłużek DVL

Od ochrony antykorozyjnej EV, przez formy wtryskowe, po linie montażowe i AGD.

Automotive – ochrona antykorozyjna wnętrza profili oraz baterii EV

Automotive & E‑Mobility

Cavity preservation w progach i ramach baterii, smarowanie prowadnic siedzeń, Anti‑Squeak oraz aplikacja antykorozyjna wewnątrz profili.

RingstrahlSegment
Przemysł tworzyw – powlekanie trudno dostępnych wnęk form wtryskowych

Tworzywa i Elektronika

Powlekanie wnęk form, aplikacja środków rozdzielających i potting komponentów elektronicznych w obudowach o skomplikowanym kształcie.

Angled 45°/90°Profilkopf
Maszyny i linie produkcyjne – smarowanie segmentowe

Maszyny i Linie Produkcyjne

Segmentowe smarowanie prowadnic, krzywek i kół zębatych tylko w strefach kontaktu – mniejsze zużycie medium i mniej zabrudzeń.

SegmentBent
Przemysł sanitarny – smarowanie głowic ceramicznych

Przemysł Sanitarny

Smarowanie głowic ceramicznych, uszczelnianie armatury i elementów sanitarnych przy ograniczonym dostępie.

Flat jetBent
Stolarka okienna – smarowanie okuć w profilach

Stolarka Okienna

Smarowanie okuć ukrytych wewnątrz profili, klejenie uszczelek i pakietów szybowych.

StraightAngled
Meblarstwo – smarowanie mechanizmów cichego domyku

Meblarstwo

Smarowanie prowadnic, zawiasów i systemów cichego domyku z dostawą medium bezpośrednio do wnętrza mechanizmu.

StraightFlat jet
AGD – klejenie szyb i uszczelnianie obudów

AGD (Home Appliances)

Klejenie szyb piekarników, uszczelnianie obudów, potting modułów elektronicznych wewnątrz wąskich komór.

BentProfilkopf
Medycyna i farmacja – dozowanie w cleanroomie

Medycyna i Farmacja

Sterylne dozowanie klejów UV i silikonów w trudno dostępnych wnękach komponentów medycznych.

StraightRingstrahl

Potrzebujesz własnej geometrii DVL?

Opisz geometrię detalu, medium (klej, smar, olej, pasta, wosk ochronny) i warunki montażowe. Przygotujemy propozycję przedłużek prostych, kątowych, giętych lub Profilkopf – wraz z testami na stanowisku Walther.

Zapytaj o przedłużki DVL
